在上一篇文章中，我們介紹了《空壓機接觸器工作原理及接法》，今天我們來說說三相空壓機接觸器零線怎么接線！

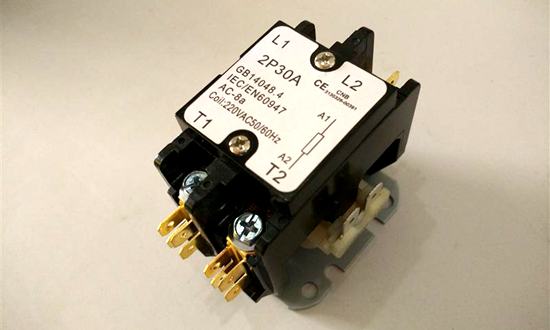

用交流電工作的接觸器線圈，線圈兩端分別標有A1、A2，對接觸器而言沒有規定A1應接火線還是零線，只是要求控制電壓要等于線圈電壓，接觸器線圈電壓常見的有36V、110V、220V、380等幾種。當接觸器線圈電壓為220V時，一般用單相220V電壓的火線與零線來控制，從使用習慣上是把零線接在A2上，火線接在A1上，但反過來接也毫無影響，接觸器也一樣工作，在實際接線中就是那端方便接零線就接零線，那端方便接火線就接火線。
但是控制接觸器線圈的所有開關觸點、按鈕觸點，必須接在火線一側。
象三相空壓機這類簡單設備，接觸器的線圈電壓應該采用380V的那種，不應該采用這種220V的。采用線圈電壓220V的接觸器后，就要拉一根零線過來，再加上保護接地線，一共需要5根線，而大多數電纜都是三相四芯的，其中三芯作三相電源線，乘下的一芯黃綠雙色線作為保護接地線。現在由于需用220V作控制用，不得不把黃綠雙色線作為零線用，這是違規做法。黃綠雙色線做零線后，保護接地線就沒有了。而保護接地線是保命線，萬一設備漏電，沒有保護接地線就會引發人身觸電事故。
如果接觸器線圈電壓是380V，可以直接取用線電壓來控制，就不需要零線了。三相四芯電纜中的黃綠雙色線可以回歸保護接地線功能，使設備符合相關國家標準，萬一設備漏電時，由保護接地線形成短路回路，使電源斷路器跳閘，保證人身安全。
實際上任何三相用電 設備都不應該用零線，而只用保護接地線，象空壓機這樣的簡單設備，可直接用線電壓作為接觸器的控制電壓，對較為復雜的設備，應該采用控制變壓器 來提供各種控制電壓，這些是有相關的國標規定的。
如國家標準GB/T5226.1-2019《機械電氣安全》機械電氣設備、第1部分：通用技術條件中9.1.1條，控制電路電源規定：
控制電路由交流電源供電時，應使用有單獨繞組的變壓器將交流電源與控制電源隔離。
例外：對于單一電動機 起動器和不超過兩個控制器件(如聯鎖裝置，起/?？刂婆_)的機械，不強制使用變壓器或配有變壓器開關模式電源單元。
但遺憾的是許多設備制造方都不知道這種規定，因此出現了許多三相用電設備還需要零線的奇怪現象，關鍵是都見怪不怪了。這樣的后后果是容易把零線與保護接地線混淆，或者受條件限制只有三相四芯電纜，就出現前述的不用保護接地線的情況，最終的結果都迖不到安全用電的目的。
